 Boulogne étaples sur plan au 1/20 par pipr

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
rêveur
Amiral de France
Amiral de France
avatar

Messages : 859
Date d'inscription : 02/10/2013
Age : 59
Localisation : Alsace

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Dim 21 Mai - 22:47

travail magnifique ddd et un coup de chapeau a Albertus bra ça fait vraiment l'effet plancher jointé ça me rappel les péniches en bois.

_________________
cordialement Gaëtan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Dim 28 Mai - 9:21

Bonjour,

Ça y est, le lattage est terminé. il faut encore faire un petit grattage ou ponçage pour enlever les traces de colle et lisser un peu tout ça.






Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rêveur
Amiral de France
Amiral de France
avatar

Messages : 859
Date d'inscription : 02/10/2013
Age : 59
Localisation : Alsace

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Dim 28 Mai - 9:27

magnifique  ddd ddd ddd ddd

_________________
cordialement Gaëtan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Sam 10 Juin - 18:03

Bonjour,
cela fait presque un mois que je n'ai pas posté.
Je n'avais pas trop le temps et j'attendais que ma coque soit terminée passé au G4.
Voici toutes les photos depuis.

Réalisation d'un gabarit pour le repère des dalots.


Traçage des dalots.




Une fois tracé, je perce de part en part le pavois pour avoir un repère à l'extérieur de la coque


Je découpe.






Mise en place des renforts (je ne sais pas comment ça s'appelle.) de coque.
Fabrication d'un gabarit.


Utilisation de celui-ci


Résultat.


L'arrière.


Photos de la coque G4..isée








Pendant que ma coque séchée, j'ai travaillé un peu sur la cabine.
J'ai fait le coffrage du poste de commande dans la cabine.


Et la porte babord.






Voila, il me reste à poncer un peu la coque avant de passer à la première couche de peinture.

Bon week-end à tous.
Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rêveur
Amiral de France
Amiral de France
avatar

Messages : 859
Date d'inscription : 02/10/2013
Age : 59
Localisation : Alsace

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Sam 10 Juin - 20:11

bonsoir Pierre, un très beau travail soigner et surtout très bien documenter, merci de partager une si belle réussite  bra  je reste très admiratif.
on devine de suite que derrière ce modèle il y a un passionner, j'ai hâte de le voire naviguer Wink

_________________
cordialement Gaëtan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Lun 12 Juin - 18:23

Bonjour,

En attendant la peinture de la coque le week-end prochain, je travaille un peu sur la cabine.
Création de charnières pour la porte babord, ces charnières ne sont pas encore posées.
Je poste les photos d'abord car vous avez peut-être une meilleure idée. Very Happy
Donc j'attends vos remarque.

A partir d'une canette de co.. ou autre


Je découpe une bande de 2 mm de large au cuter


Puis des tronçons de 1 cm de long au ciseau.


Je fais passer l'axe au milieu


et je plie


J'aplatie bien


Une goutte de cyano et je maintient en place


Voila ce que ça donne


Je précise que ces charnières seront peintes.
Si vous avez des remarques ou même une meilleur façon de faire, je suis preneur.
Je n'ai bien sûr rien inventé, mis j'ai trouvé ces différentes idée sur le web.

J'attends donc vos commentaires.
Merci d'avance.

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Mar 13 Juin - 20:04

Bonjour,

Aujourd'hui, mis en place de la porte babord.

J'ai laissé un axe long pour aligner les charnières.


Collage à la cyano


On teste la fermeture de la porte


Le système de fermeture d.




Un apperçu du système de fermeture à l'intérieur.



Voila, c'est tout pour aujourd'hui.

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rêveur
Amiral de France
Amiral de France
avatar

Messages : 859
Date d'inscription : 02/10/2013
Age : 59
Localisation : Alsace

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Mar 13 Juin - 20:42

pas de remarque les charnière toujours un gros problème a notre échelle

_________________
cordialement Gaëtan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Jeu 15 Juin - 18:55

Bonjour,

Aujourd'hui, mise en place de la porte de la cabine.
Même principe pour les charnières.


Mais fixation à l'intérieur


Déco de la porte avec des baguettes


Poignet de porte tournée dans un pique à brochette en bois


Fermeture magnétique : une bande venant de la canette collé sur la porte et un aimant de 2,5 mm


Voila pour aujourd'hui.

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rêveur
Amiral de France
Amiral de France
avatar

Messages : 859
Date d'inscription : 02/10/2013
Age : 59
Localisation : Alsace

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Jeu 15 Juin - 19:00

je suis admiratif devant tes charnières très réussi  tank

_________________
cordialement Gaëtan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Ven 23 Juin - 17:59

Bonjour,

Les photos des dernières avancées, je n'ai pas beaucoup avancé, il faisait trop chaud.
Test pour la grille d'aération avec du papier Bristol


Renforcé par un cadre en bois


Test sur place. Il me reste à passer ça au G4 et voir ce que ça donne vraiment.






Dimanche je passes l'apprêt blanc sur ma coque. En attendant, j’essaie de faire la barre de roue.

Merci pour vos messages d'encouragements et vos remarques toujours pertinentes.

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Sam 24 Juin - 15:56

Bonjour,

J'ai une question au sujet de l'intérieure de la cabine.
Je penses la faire en blanc avec juste la console de commande en chene clair.
Qu'en pensez-vous ?
Tout en blanc, sauf la console repérée par les flèches.


Merci d'avance pour vos avis et conseils.

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Dim 25 Juin - 11:31

Bonjour,

Les photos de la création de la barre à roue.
En premier, je place sur ma fraiseuse un carré clouté en son centre sur un support en bois.
Je repère sur l'un des axes de centrages les dimensions extérieur et intérieur du cercle de bois ainsi que le diamètre du noyeu.




Je mets la fraiseuse en marche et je tourne délicatement ma pièce pour découper en premier le diamètre extérieur.




Ensuite je découpe le diamètre intérieur




Puis le moyeu

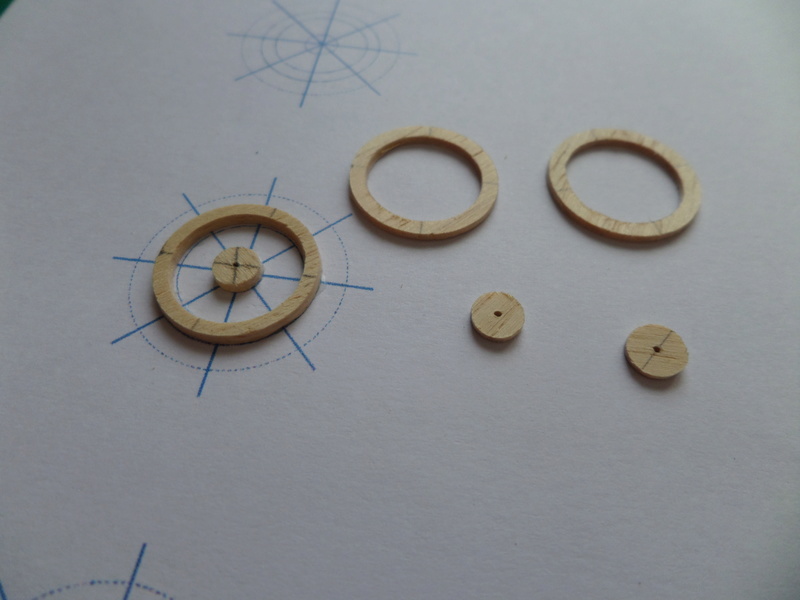

En tout je découpe trois pièce de chaque. 2 de 1mm d'épaisseur et 1 de 1.5mm


Je colle sur un dessin fait à l'ordinateur un cercle de 1mm et dessus une cercle de 1.5 mm qui sera pris en sandwich par la suite. je fais de même avec le noyeu.


Je découpe des encoches de 1 mm sur les repères du dessin


J'enfile un baguette de 1 mm et je trace les repère


Je tourne avec ma petite perceuse et une petite lime pour arrondir les parties adéquats


Je colle en place


Les 8 branches sont en places


Puis je passe un vernis teinté


Dites-moi ce que vous en pensez, avez-vous des astuces pour améliorer ma méthode?  ou peut-être y en a t il une beaucoup mieux.

J'attends vos posts la-dessus.

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rêveur
Amiral de France
Amiral de France
avatar

Messages : 859
Date d'inscription : 02/10/2013
Age : 59
Localisation : Alsace

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Mar 27 Juin - 13:57

quel travail j'en reste baba  nnn ddd

_________________
cordialement Gaëtan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Jeu 29 Juin - 8:35

Bonjour,

Je voudrais avoir votre avis sur l'agencement de la console de pilotage, je n'ai pas vraiment de photo donc soyez indulgent avec moi.
J'ai pensé à ça mais j'attends vos remarques et conseils ou même des photos.



Merci d'avance.
Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rêveur
Amiral de France
Amiral de France
avatar

Messages : 859
Date d'inscription : 02/10/2013
Age : 59
Localisation : Alsace

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Jeu 29 Juin - 17:12

je n'ai aucune connaissance dans les bateaux de pêche   kkk

_________________
cordialement Gaëtan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Sam 1 Juil - 18:24

Bonjour,

Finalement, j'ai modifié un peu mon idée en prenant en exemple l'intérieur du nouveau Boulogne Etaple ci-dessous.


Voila ce que ça donne.



Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rêveur
Amiral de France
Amiral de France
avatar

Messages : 859
Date d'inscription : 02/10/2013
Age : 59
Localisation : Alsace

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Dim 2 Juil - 7:38

excellent, on poussent dans le détail magnifique bra

_________________
cordialement Gaëtan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Dim 2 Juil - 8:05

Merci  pour ces compliments.
Je vais pouvoir fixer tout ça.

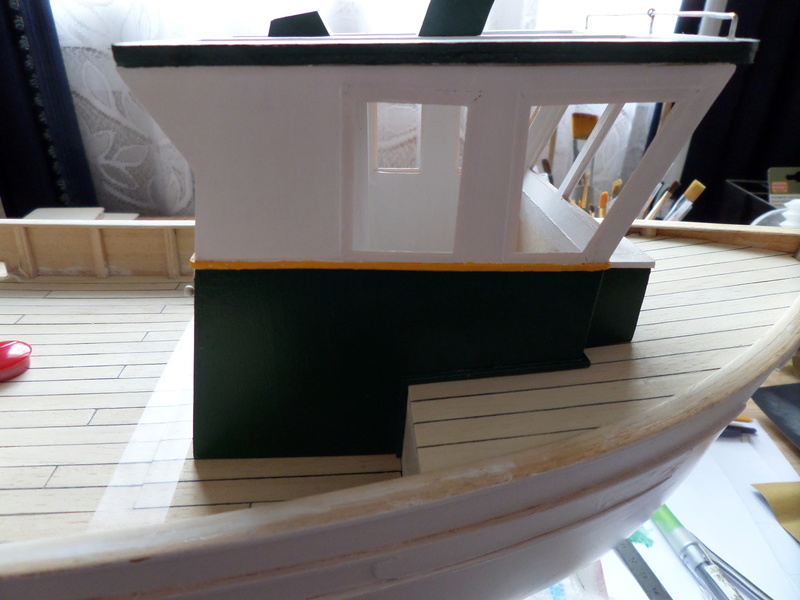

Coté coque, j'ai passé le primer blanc. Bien sûr ça a révélé quelques imperfections.
Ça ne se voit pas sur la photo mais il y en a. Very Happy

Donc reponçage et re couche d'apprêt.

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Dim 2 Juil - 15:37

Bonjour,

Je continue à m'amuser à faire quelques détails supplémentaires.
La radio qui sera fixer en hauteur entre les deux montants des fenêtres avants


Une paire de jumelles


Une table à carte avec une bouteille thermos


Cette dernière sera positionnée à droite de la console de commande.


Le bout de mousse est juste là pour maintenir la table à carte. Celle-ci n'est pas fixée. J'attends vos commentaires pour savoir si c'est crédible.

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Jeu 13 Juil - 17:25

Bonjour,

Des petites avancées :
J'ai passé une autre couche d'apprêt sur la coque, cette fois ci, elle est prête pour la mise en peinture.
J'ai également commencé la peinture extérieure de la cabine.

Un petit tour pour voir les imperfections car il y en a.












Je viens de m'apercevoir que le toit n'est pas bien enfoncé donc pas de panique, je le placerais mieux sur les prochaines photos.

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rêveur
Amiral de France
Amiral de France
avatar

Messages : 859
Date d'inscription : 02/10/2013
Age : 59
Localisation : Alsace

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Jeu 13 Juil - 18:44

zzz magnifique Pierre très beau travail comme d'hab, j'en serai presque jaloux  rrr
bra bra bra bra bra bra bra bra bra bra bra bra bra bra bra

_________________
cordialement Gaëtan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
BROMURE
Maitrancier
Maitrancier


Messages : 153
Date d'inscription : 18/09/2016
Age : 58
Localisation : FLERS EN ESCREBIEUX

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Ven 14 Juil - 5:55

Bien le bonjour

beau travail
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Philoumomo38
Maitrancier
Maitrancier
avatar

Messages : 166
Date d'inscription : 05/02/2014
Age : 45
Localisation : Saint rambert d'albon

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Jeu 20 Juil - 18:25

Hello
Superbe réalisation
Beau travail
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pipr
Qartier-Maitre
Qartier-Maitre
avatar

Messages : 91
Date d'inscription : 25/09/2016
Age : 62
Localisation : Conflans sainte honorine

MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr   Jeu 17 Aoû - 17:31

Bonjour,

De retour de vacance, je me suis attaqué à la peinture de la coque.
J'ai un peu galéré pour la peinture verte, le peinture de la marque de Leroy-m....
Je ne vous la conseilles pas, même après 5 couches au pinceaux, ce n'est toujours pas parfait.
Voilà quelques photos.






















Encore quelques petite imperfection à corriger et je passerais la coque au vernis mat.
Ensuite se sera la peinture du pont.

Pierre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Boulogne étaples sur plan au 1/20 par pipr

Revenir en haut Aller en bas

Boulogne étaples sur plan au 1/20 par pipr
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 5 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» Boulogne étaples sur plan au 1/20 par pipr
» Boulogne étaples sur plan au 1/20 par pipr
» recherche plan chalutier type boulogne étaples
» rénovation d'un boulogne étaples
» Boulogne Etaple

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Maquette fluvial :: MODÈLES AUTRES QUE FLUVIAL - en construction-terminés :: Chaluts et autres bateaux de pêche-
Sauter vers:
